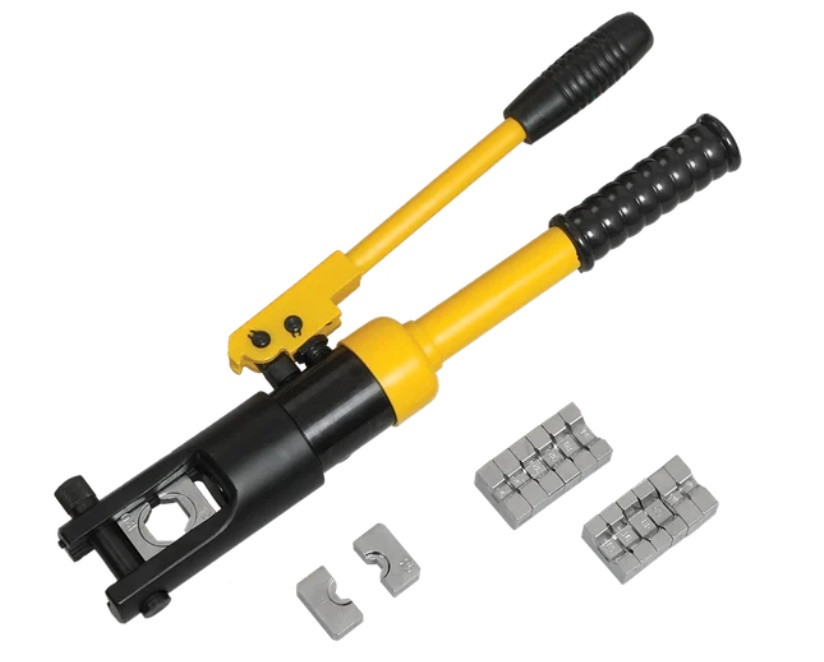

Розширена комплектація: Прес ручний гідравлічний YQK-120 ПРО + матриці 4,6,8,10,16...120 мм2 -5%
влево
  • Розширена комплектація: Прес ручний гідравлічний YQK-120 ПРО + матриці 4,6,8,10,16...120 мм2, фото 2
  • Розширена комплектація: Прес ручний гідравлічний YQK-120 ПРО + матриці 4,6,8,10,16...120 мм2, фото 3
вправо

Розширена комплектація: Прес ручний гідравлічний YQK-120 ПРО + матриці 4,6,8,10,16...120 мм2

  • В наявності

1 998 ₴

1 898,10 ₴

+380 (97) 606-56-77
  • +380 (93) 328-94-70
  • +380 (95) 031-80-99
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Розширена комплектація: Прес ручний гідравлічний YQK-120 ПРО + матриці 4,6,8,10,16...120 мм2
Розширена комплектація: Прес ручний гідравлічний YQK-120 ПРО + матриці 4,6,8,10,16...120 мм2В наявності
1 998 ₴1 898,10 ₴
+380 (97) 606-56-77
  • +380 (93) 328-94-70
  • +380 (95) 031-80-99
Опис
Характеристики
Інформація для замовлення

До комплекту постачання входять:

Назва Кількість, шт.
Ручний гідравлічний прес 1
Гумові кільця Dхd*, мм 4,2х1,9 1
7,0х2,0 2
27,7х3,5 1
Пластикові кільця DхdxS*, мм 11х8х1,5 2
34,8х28,8х1,5 1
Набір матриць для обтискання провідників із поперечним перерізом 16, 25, 35, 50, 70, 95, 120 мм2   1
Паспорт і посібник з експлуатації   1
Пластиковий жовтий футляр   1


*D — зовнішній діаметр;
d — внутрішній діаметр;
S – толщина.

Конструкція й експлуатація гідравлічного ручного преса ПГР-120

Конструктивные элементы гидравлического ручного пресса ПГР-120 для обжатия наконечников и гильз на токопроводящих жилах кабелей и проводовНа малюнку зліва цифрами позначені такі конструктивні елементи:
1 – ось;
2 — головка;
3 — напівформи матриці;
4 — гвинт;
5 і 6 — ручки.

Як робоча рідина застосовують гідравлічну олію. Це рішення дає змогу знизити фізичні витрати монтажника, порівнюючи з роботою механічним пресом.

Забороняється застосовувати як робочу рідину:
  • корозійно-активні речовини;
  • олія з домішками води.
Посібник з експлуатації

Цифри в дужках відповідають позначенням на малюнку вище. Для обтискання необхідно зробити 11 кроків:
1. Видалити ізоляцію необхідної довжини з кабелю або дроту.
2. Вставити жилу провідника очищеним від ізоляції кінцем у наконечник або гільзу (має дотримуватися відповідності).
3. Витягти вісь 1 з головки 2.
4. Встановити напівформи матриці 3 у головку 2. Номер матриці має відповідати номеру наконечника.
5. Розмістити провідник із наконечником у фігурному пазу між напівформами матриці.
6. Встановити вісь 1 у головку 2.
7. Повернути гвинт 4 у положення «ON» (поворот за годинниковою стрілкою на 180°).
8. Здійснювати хитальні рухи ручкою (6) поки торці матриці не зіткнуться. Обтискати гільзи від центру до країв. Після того як торці матриці зіткнулися, не переміщати ручку 6 до ручки 5.
9. Повернути гвинт 4 у положення «OFF» (проти годинникової стрілки на 180°).
10. Витягти опресований провідник із матриці (якщо треба дістати вісь із головки).
11. Звести ручки агрегату 5 і 6.


Заходи безпеки
  • забороняється працювати з дротами, що перебувають під напругою й розбирати виріб під час обтискання;
  • якщо експлуатація довго не відбулася, треба замінити робочу рідину;
  • у разі течі гідравлічної оливи в процесі обтискання негайно поверніть гвинт у положення «OFF», витягніть дріт із матриці та зведіть ручки;
  • в процесі зберігання:
    • среда не має містити корозійно-активних речовин;
    • виріб заправлений робочою рідиною;
    • головка оброблена консерваційним мастилом.



Маркування й технічні параметри преса ПГР-120

Розбір маркування:

П – пресс;
Г — гідравлічний;
Р – ручной;
120 — максимальний переріз обтискної жили з міді або алюмінію в мм2.


Характеристики:
  • розмір обтискних матриць  4,6,8,10, 16, 25, 35, 50, 70, 95, 120;
  • тип обтискання шестигранника;
  • температура довкілля під час роботи від -10 до +60 °C;
  • висота, довжина та ширина паковання 90х430х185 мм, агрегата в робочому положенні — 300х395х65 мм;
  • маса всього комплекту постачання 7,8 кг;
  • маса виробу 4 кг;
  • властивості гідравлічної олії:
    • індекс в'язкості 150;
    • кінематична в'язкість робочої рідини, мм2/с:
      • при 0°C – 75;
      • при +20°C – 30;
      • при +40°C – 15;
      • при +100°C – 3,8;
    • щільність за +15 °C дорівнює 871 кг/м3.
Основні
ВиробникYQT
Тип інструментукліщі обтискні ручні
Мінімальний обжимний переріз0.25 кв. мм
Максимальний перетин, що обжимається300 кв. мм
