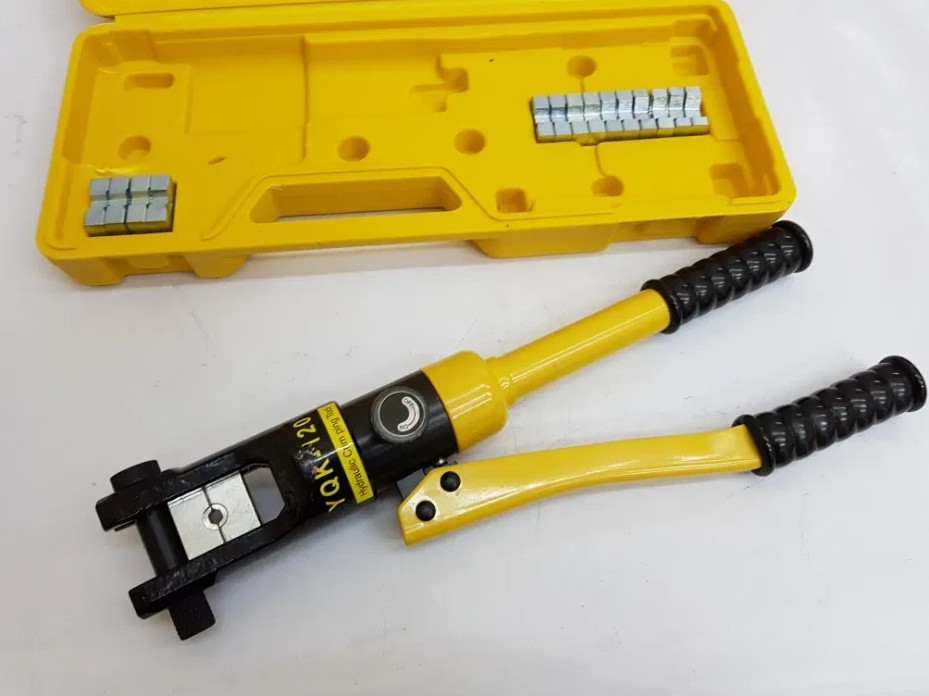

Прес ручний гідравлічний YQK-120 ПРО==> для обпресування кабельних наконечників від 4 до 120 мм2

У комплект поставки входять:

*D – зовнішній діаметр;
d – внутрішній діаметр;
S – товщина.

Конструкція і експлуатація ручного гідравлічного преса ПГР-120

На малюнку зліва цифрами позначені наступні конструктивні елементи:
1 – вісь;
2 – головка;
3 – напівформи матриці;
4 – гвинт;
5 і 6 – ручки.

В якості робочої рідини застосовують гідравлічне масло. Дане рішення дозволяє знизити фізичні витрати монтажника в порівнянні з роботою механічних пресом.

• корозійно-активні речовини;
• масло з домішками води.

Цифри в дужках відповідають позначенням на малюнку вище. Для обтиску необхідно провести 11 кроків:
1. Видалити ізоляцію необхідної довжини кабелю або проводу.
2. Вставити жилу провідника очищеним від ізоляції кінцем в наконечник або гільзу (повинна дотримуватися відповідність).
3. Вийняти вісь 1 з 2 головки.
4. Встановити напівформи матриці 3 в голівку 2. Номер матриці повинен відповідати номеру наконечника.
5. Розташувати провідник з наконечником у фігурному пазу між полуформами матриці.
6. Встановити вісь 1 в голівку 2.
7. Повернути гвинт 4 в положення «ON» (поворот за годинниковою стрілкою на 180°).
8. Здійснювати качаючі руху ручкою (6) поки торці матриці не стикнутися. Обжимать гільзи від центру до країв. Після того, як торці матриці стикнулися не переміщати ручку 6 до ручки 5.
9. Повернути гвинт 4 в положення «OFF» (проти годинникової стрілки на 180°).
10. Витягти опрессованный провідник з матриці (якщо треба дістати вісь з головки).
11. Звести ручки агрегату 5 і 6.


• забороняється працювати з проводами, які знаходяться під напругою і розбирати виріб під час проведення обтиснення;
• якщо експлуатація довго не проводилася, слід замінити робочу рідину;
• у разі течі гідравлічного масла в процесі обтиску негайно поверніть гвинт в положення «OFF», витягніть провід з матриці і зведіть ручки;
• в процесі зберігання:
  • середовище не повинна містити корозійно-активних речовин;
  • виріб заправлено робочою рідиною;
  • головка оброблена консервационной мастилом.

Маркування та технічні параметри преса ПГР-120

П – прес;
Г – гідравлічний;
Р – ручний;
120 – максимальний перетин обжимаемой жили з міді або алюмінію, мм².


• розмір обтиснених матриць 16, 25, 35, 50, 70, 95, 120;
• тип обтиску шестигранник;
• температура навколишнього середовища при роботі від -10 до +60°C;
• висота, довжина і ширина упаковки 90х430х185 мм, агрегату в робочому положенні – 300х395х65 мм;
• маса всього комплекту поставки 7,8 кг;
• маса виробу 4 кг;
• властивості гідравлічного масла:
  • індекс в'язкості 150;
  • кінематична в'язкість робочої рідини, мм²/с:
    • при 0°с – 75;
    • при +20°C – 30;
    • при +40°C – 15;
    • при +100°C – 3,8;
  • щільність при 15°С дорівнює 871 кг/м³.
